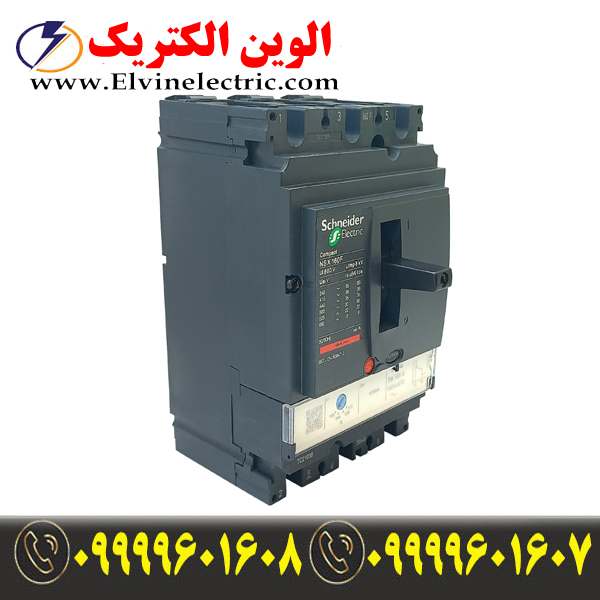

کلید اتوماتیک (MCCB) اشنایدر Schneider

قیمت کلید اتوماتیک (MCCB) اشنایدر Schneider

کلید اتوماتیک (MCCB) اشنایدر Schneider یکی از انواع کلیدهای الکترومغناطیسی می باشد که دارای امکان قطع و وصل جریان های اتصال کوتاه , جریان نام و نیز جریان اضافه بار بوده که بدون آسیب رساندن به کلید از تجهیزات محافظت می کند.بصورت کلی می توان گفت که کلید اتوماتیک (MCCB) اشنایدر Schneider سه کار حیاتی برای یه مدار که شامل حفاظت , سوئچیگ و نظارت می باشد را در مدارات انجام می دهد.قیمت کلید اتوماتیک اشنایدر در بازار با توجه به نوسانات مختلف متفاوت باشد.

کلید اتوماتیک MCCB اشنایدر دارای جریان نامی هستند و مانند فیوز ها جریان نامی را بصورت مداوم از خود عبور می دهند.ساختمان داخلی کلید کمپکت اشنایدر بصورت کلی از سه کنتاکت اصلی یا همان قدرت , کنتاکت فرعی یا همان کمکی , و کنتاکت جرقه گیر تشکیل شده است.از لحاظ تعداد پل ها این نوع ازکلید ها دارای دو رده سه پل و چهار پل و دارای رنج جریان 16 تا 1600 آمپر تولید می شوند.

شماره تلفن واحد فروش

09999601607 – 09999601608 – 02166175871

ساختار کلید اتوماتیک کمپکت اشنایدر

همانطور که در قسمت بالا اشاره کردیم ساختار کلید اتوماتیک کمپکت اشنایدر از سه کنتاکت اصلی یا همان قدرت , کنتاکت فرعی یا همان کمکی و کنتاکت جرقه گیر تشکیل شده است.جنس بدنه کلید اتوماتیک MCCB SCHNEIDER از پلاستیک تزریقی بسیار قوی و مستحکم ساخته شده است .لوازم جانبی کلید اتوماتیک اشنایدر شامل رله شنت , رله تیریپ و آندر ولتاژ , کنتاکت کمکی و واحد حفاظت میکرولوجیک است.

کنتاکت های اصلی ( قدرت ) :

این کنتاکت ها جهت قطع و وصل جریان قدرت در مدارات الکتریکی مورد استفاده قرار می گیرند.این نوع از کنتاکت ها دارای مکانیزم خاصی هستند تا در صورت وقوع اضافه با یا اتصال کوتاه جریان را قطع می کنند.

کنتاکت های فرعی ( کمکی ) :

این کنتاکت ها همانطور که از اسم آنها مشخص است وظیفه کمکی و کنترل در مدارهای الکتریکی را دارند. این کنتاکت ها معمولا برای ایجاد ارتباط با سیستم های کنترلی , سیگنال ها و توابع دیگز در مدارها مورد استفاده قرار می گیرند.

کنتاکت های جرقه گیر :

همانطور که از اسم این کنتاکت ها مشخص است ار آنها برای کاهش و یا جلوگیری جرقه در هنگام قطع و وصل کلید استفاده می شود.در کلید اتوماتیک اشنایدر به دلیل داشتن ابعاد کوچیک و طراحی بسیار دقیق می توان از آنها در فضاهای محدود نیز استفاده کزد.به همین دلیل جهت جلوگیری از جرقه در هنگام قطع و وصل کلید و با استفاده از مواد خاصی و کمک کنتاکت های جرقه گیر این شرایط فراهم می شود تا بتوان با خیالی راحت در تمامی تابلو ها و در فضاها کم استفاده کرد.

جهت دانلود کاتالوگ کلید MCCB اشناید بر روی کلمه دانلود کلیک کنید.

رنج جریان کلید کمپکت اشنایدر

کلید کمپکت اشنایدر دارای سه سری مختلف NSX , EZC و NS می باشد. تفاوت بین هر کدامیک از این سه سری بر اسا رنج جریان این کلید ها و قدرت قطع آنها می باشد.بصورت کلی رنج های جریان کلید اتوماتیک MCCB کمپکت اشنایدر در حدود 16 تا 1600 است.

اگر بخواهیم بصورت جداگانه رنج جریان در هر یک از سری های کلید اتوماتیک SCHNEIDER را مورد بررسی قرار دهیم می توانیم بگوییم که در سری EZC که غیر قابل تنظیم می باشد دارای رنج آمپر 15 تا 630 آمپر می باشد.این سری کلید در دو مدل سه پل و چهار پل تولید می شود و قابل استفاده در کلیه سیستم های برق رسانی و محافظت از کلیه وسایل را دارد.

کلید اتوماتیک NSX اشنایدر دارای رنج جریان 16 تا 630 آمپر می باشد و دارای قدرت قطع 25 , 36 , 50 و 70 کیلو آمپر طراحی می شود.

کلید های کمپکت سری NS اشنایدر دارای رنج جریان 800 تا 1600 آمپر و با قدرت قطع 50 و 70 کیلیو آمپر تولید می شوند.

نکته بسیار مهم در کلید اتوماتیک NSX100 تا NSX250 رله های حرارتی – مغناطیسی و الکترونیکی قابل تعویض با یکدیگر هستند و این امکان را دارد که بر روی کلید اتوماتیک نصب شود.پس این امکان وجود دارد که با تغییر در تاسیسات کلید به راحتی نوع حفاظت را تغییر دهیم.

09999601607 – 09999601608 – 02166175871

انواع واحد حفاظت در کلید کمپکت اشنایدر

همانطور که در قسمت بالا به نوع تغییر نوع حفاظت اشاره کردیم لازم دانستیم تا بیشتر در این خصوص توضیحاتی را خدمت شما ارائه دهیم. اگر در یک سیستم خطایی مانند اضافه بار و یا اتصال کوتاه رخ دهد بصورت ناگهانی جریان زیادی وارد سیستم برق می شود.این جریان زیاد و ناگهانی اگر به درستی کنترل نشود می تواند خسارت های جبران ناپذیری را به شبکه و مدار برق رسانی ما وارد کند. در کلید های اتوماتیک NSX اشنایدر دو نوع واحد تریپ برای محافظت از تجهیزات وجود دارد. واحد های حفاظت حرارتی – مغناطیسی و واحد حفاظت الکترونیکی یا همان به اصطلاح میکرو لوجیک.در حالت کلی ما می توانیم تنها حفاظت حرارتی را تنظیم کنیم و حفاظت مغناطیسی ثابت است.این در حالی است که در در نوع کلید کمپکت NSX تمامی پارامترهای مربوط به جریان و زمان تاخیر در قطع جریان اضافه بار و اتصال کوتاه قابل تنشیم است.

واحد حفاظت حرارتی مغناطیسی

در کلید اتوماتیک اشنایدر از یک بی متال با دقت بسیار بالا استفاده شده است.این بی متال وقتی جریان از آن عبور می کند گرم می شود و اگر این جریان از مقدار تعریف شده برای آن بیشتر شود باعث خم شدن بی متال و قطع مدار می شود. نکته بسیار مهم در عملکرد کلید های اتوماتیک این می باشد که علاوه بر کنترل حرارتی مدار به کمک بی متال دارای ترکیب مغناطیسی نیز هستند که در هنگامی که اضافه باری و جریانی در مدار رخ می دهد سبب قطع کلید می شود.

کلید MCCB کمپکت اشنایدر در حفاظت TM-D که همان حفاظت حرارتی با اضافه بار و افزایش حرارت ناشی از افزایش جریان مورد استفاده قرار میگیرد. محدودۀ تنظیمی کلید کمپکت های اشنایدر بین ۷۰ تا ۱۰۰ درصد جریان نامی کلید است.

حفاظت اتصال کوتاه که توسط سیم پیچ های مغناطیسی کلید عمل می کند، در رنج کمپکت های تا ۱۶۰ آمپر ثابت است و در کمپکت های ۲۰۰ تا ۲۵۰ آمپر از ۵ تا ۱۰ برابر جریان نامی قابل تنظیم می باشد.

حفاظت الکترونیکی

حفاظت الکترونیکی یا همان میکرولوجیک کلید اتوماتیک اشنایدر قابل تنظیم است. این تنظیمات مربوط به اضافه بار و اتصال کوتاه می باشد.در یک مدار الکتریکی با توجه به پارامترهای جریانی و زمانی می توانیم تنظیمات الکترونیکی متنوعی را انجام دهیم.این نوع تنظیمات باعث می شود که بتوانیم حفاظت بالادست تجهیزات را فراهم کنیم.

شماره تلفن واحد فروش

09999601607 – 09999601608 – 02166175871

قدرت قطع کلید اتوماتیک اشنایدر

قدرت قطع یکی از مهمترین پارامترها در کلید کمپکت اشنایدر می باشد . این پارامتر نشان می دهد که یک کلید تا چه جریانی در هنگام اتصال کوتاه می تواند تحمل کند.کلید اتوماتیک MCCB اشنایدر در قدرت قطع های مختلفی تولید می شوند . شاید برای شما این سوال باشد که با مشاهده یک کلید از کجا می توان قدرت قطع آن را تشخیص داد؟؟

اگر به حروف لاتینی که بعد از رنج کلید می آید دقت کنیم می توانیم قدرت قطع یک کلید MCCB اتوماتیک اشنایدر را تشخیص دهیم. بعوان مثال کلید NSX100F دارای قدرت قطع 36 کیلیو آمپر می باشد.

هر حرفی که بعد از رنج کلید می آید نشان دهنده قدرت قطع مشخصی می باشد که در زیر به قدرت قطع های مختلف کلید کمپکت SCHNEIDER اشاره کرده ایم :

R قدرت قطع 200 کیلو آمپر یا رنگ نارجی

L قدرت قطع 150 کیلو آمپر یا رنگ آبی

S قدرت قطع 100 کیلو آمپر یا رنگ سبز

H قدرت قطع 70 کیلو آمپر یا رنگ صورتی

N قدرت قطع 50 کیلو آمپر یا رنگ خاکستری

F قدرت قطع 36 کیلو آمپر یا رنگ قرمز

 B قدرت قطع 25 کیلو آمپر یا رنگ زرد

در بسیاری از موارد بر روی ساختار فنی کلید رنگ بندی هایی دیده می شود. همانطور که در بالا در جلوی هر حرف رنگی را مشخص کرده ایم ممکن است که به جای حروف اختصاری از رنگ بندی هایی استفاده شود. هر کدام از رنگ ها نیز مانند حروف اختصاری نشان دهنده قدرت قطع مشخصی می باشد. اگر بر روی بدنه کلید اتوماتیک کمپکت اشنایدر رنگ های بالا را مشاهده شد می توانیم با استفاده از رنگ ها قدرت قطع آنها را پیدا کرد.

نکات مهم در هنگام انتخاب کلید اتوماتیک اشنایدر

در هنگام اتنخاب کلید کمپکت اتوماتیک اشنایدر با توجه به مشخصات آن که بر روی پلاک کلید درج شده است باید کلید مورد نظر را انتخاب کنیم.

در این قسمت می خواهیم بصورت کامل به بررسی اطلاعاتی که بر روی پلاک یک کلید اتوماتیک اشنایدر درج شده است بپردازیم :

۱) نوع کالا: نوع کلید و قدرت قطع کلید کمپکت اشنایدر الکتریک

۲) Ui: ولتاژ عایق بندی شده

۳) Uimp: مقدار ولتاژ پیک ضربه ای است که می تواند تا چند برابر ولتاژ نامی باشد.

۴) Ics: جريان اتصال كوتاهي است كه كليد به دفعات قادر به قطع آن مي باشد بدون آنكه کلید آسيبي ببيند.

۵) Icu: جريان اتصال كوتاهي است كه كليد تنها يك بار بدون اينكه آسيبي ببيند قادر به قطع آن می باشد.

۶) Ue: ولتاژ عملکرد یا ولتاژ بهره برداری است که به آن ولتاژ سرویس هم می گویند سطح این ولتاژ در شبکه فشار ضعیف ایران ۴۰۰V ولت است.

۷) نماد کلید اتوماتیک نماد مداری Circuit breaker که در نقشه های تابلو برق قابل شناسایی و پیگیری است.

۸) استانداردی کلید کمپکت اشنایدر در آن معتبر است و عبارت است از IEC 60947-2

۹) استانداردهای اصلی که با کلید اتوماتیک کمپکت اشنایدر مطابقت دارد.

۱۰) برچسب رنگی که نشانگر قدرت قطع کلید کمپکت اشنایدر می باشد.

دو ردۀ قدرت قطع با رنگ های فیروزه ای و قهوه ای در تصویر بالا مشاهده می شود، که به ترتیب رنگ فیروزه ای با نماد HB1 و قدرت قطع ۷۵ کیلو آمپر و رنگ قهوه ای با نماد HB2 و قدرت قطع ۱۰۰ کیلو آمپر است. این دو رده قدرت قطع در ولتاژ ۶۹۰ ولت محقق می شوند در حالی که دیگر رده ها همگی در ولتاژ ۴۴۰ ولت قابل دستیابی هستند.

تفاوت دو تصویر فوق در این است که تصویر سمت راست مربوط به کلیدهای کمپکت قدیمی است و تصویر سمت چپ برای سری جدید کلیدهای کمپکت اشنایدر طراحی شده است.

شماره تلفن واحد فروش

09999601607 – 09999601608 – 02166175871

فواید استفاده از کلید کمپکت

محافظت در برابر تنش های محیطی بسیار مقاوم است.
حفاظت موتور را تضمین می کند (هماهنگی نوع 1 و 2)
دارای انعطاف پذیری بالا
قابل استفاده در هر موقعیتی
امکان استفاده به عنوان جایگزین
تعویض آسان واحدهای تریپ و لوازم جانبی استاندارد به مرور زمان
افزایش بهره وری انرژی با کاهش مصرف انرژی
 مرتبط با پنل های هوشمند به گونه ای که زمان کار را با راه حل نظارت کامل بهبود می بخشد.

قیمت کلید اتوماتیک اشنایدر

قیمت کلید اتوماتیک SCHENEIDER با توجه انواع مختلفی که در بازرا ایران موجود می باشد دارای مقادیر متفاوتی می باشد. این تفاوت ها در قیمت کلید اتوماتیک MCCB اشنایدر بستگی به چند پارامتر دارد :

یکی از مهمترین پارامترهای تاثیر گذار در قیمت کلید اتوماتیک کمپکت اشنایدر اصالت کالا می باشد. متاسفانه در بازار ایران اقلام چینی و مشابه به کالای اصلی که ظاهری کاملا مشابه بسیار وجود دارد و بسیاری از همکاران کالاهای غیر اصلی را بعنوان کالای اصلی به فروش می گذارند.

نکته دیگر که در قیمت کلید MCCB اشنایدر تفاوت ایجاد می کند این می باشد که شما از رابط ها و نه نمایندگی اصلی اشنایدر در لاله زار کالای مورد نظر خود را با درصد تخفیفات کمتر خریداری می کنید.

در بسیاری از موارد در هنگام استعلام قیمت کلید اتوماتیک اشنایدر باید به اصالت کالا , گارانتی کالا , و خرید از نمایندگی اصلی توجه بفرمایید تا با توجه به هزینه های بسیار بالایی که در هنگام خرید ممکن است برای یه پروژه انجام می دهید , کالای اصلی و با گارانتی را دریافت کنید.
