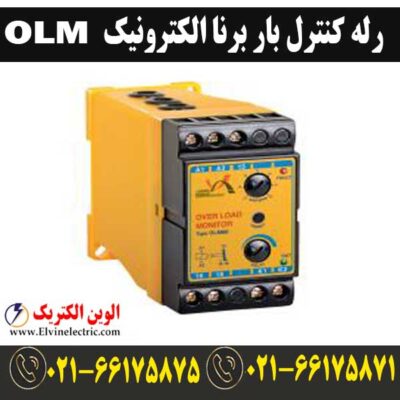

رله کنترل بار برنا الکترونیک OLM جز یکی از تجهیزات حفاظتی در تابلو های برق می باشد که وظیفه دارد موتورهای الکتریکی نسبت به جریان اضافه محافظت کند. در یک کارخانه و یا واحد صنعتی موتورهای الکتریکی جز مهمترین تجهیزاتی می باشند که وجود دارن و محافظت از آنها یکی از مهمترین کارهایی می باشد که باید در تابلو برق های صنعتی به آنها توجه شود. شاید این سوال برای شما پیش آید که پس تفاوت کنترل بار برنا الکترونیک با بیمتال در چیست؟ اگر بخواهیم به اساسی ترین تفاوت بین کنترل بار و بیمتال بپردازیم باید بگوییم بیمتال به علت ساختمان آنها که بر اساس عملکرد حرارتی و حساس به دما می باشد نسبت به کنترل بار که عملکرد القایی دارد کند تر بوده و کنترل فاز سریعتر عمل میکند.
توجه: حداکثر کابل عبوری از لوله ها، کابل ۱۰ می باشد.
- با اتصال برق شبکه به ترمینال‌های A1 و A2 سیگنال OUT روشن، ترمینال ۱۵ به ۱۸ متصل شده و دستگاه آماده حفاظت می‌باشد.
- با زدن دکمه START در مدار فرمان، سیستم راه‌اندازی می‌شود.
- در صورتی که جریان راه‌اندازی موتور بیش از حد تنظیمی توسط دسته AMPERS باشد سیگنال FAULT روشن شده و پس از راه اندازی خاموش می‌گردد.
تذکر: باید توجه داشت که مدت زمان راه‌اندازی باید توسط دسته DELAY تنظیم شود، تا در زمان راه‌اندازی خروجی قطع نگردد.
- در هنگام کار اگر خطایی پدید آید سیگنال FAULT روشن شده و پس از اتمام زمان تنظیمی توسط دسته DELAY سیگنال OUT خاموش و رله داخلی دستگاه قطع می‌گردد.
- در صورتیکه در مدت زمان تنظیمی خطا بر‌طرف شود، سیگنال FAULT خاموش شده و رله خروجی قطع نمی‌گردد.
- هنگامیکه ترمینال‌های K1 و K2 به هم متصل نباشند، پس از بر طرف شدن خطا دستگاه باید به وسیله دکمه RESET راه‌اندازی شود.
- در صورتیکه ترمینال‌های K1 و K2 به هم متصل باشند، پس از بر طرف شدن خطا و گذشت زمان حدود ۵۰ ثانیه دستگاه به صورت اتوماتیک راه‌اندازی می‌شود.
ولتاژ تغذیه: ۲۲۰ ولت متناوب ۱۵%+
فرکانس شبکه: ۵۰ هرتز ۵± هرتز
تلفات داخلی: حدود ۳ وات
تأخیر در قطع: ۱ تا ۲۰ ثانیه قابل تنظیم توسط دسته DELAY
تأخیر در وصل: پس از رفع خطا حدود ۵۰ ثانیه
محدوده جریان: ۱ تا ۵، ۴ تا ۱۰، ۶ تا ۱۵، ۱۲ تا ۳۰، ۲۴ تا ۶۰ و ۵ تا ۵۰ آمپر، قابل تنظیم توسط دسته AMPERS
درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
رطوبت کاری: ۱۵٪ تا ۸۵٪
نوع نصب: DIN Rail مطابق با استاندارد IEC60715
رله خروجی: یک رله یک کنتاکت C/O
جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب
۶ آمپر ۲۸ ولت مستقیم
