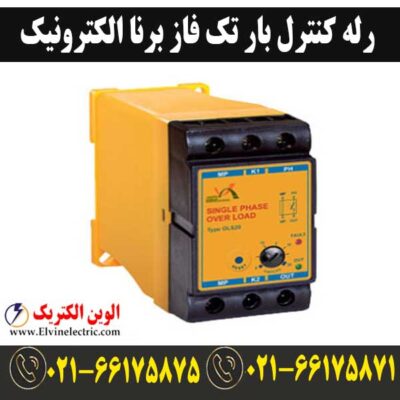

رله کنترل بار تک فاز برنا الکترونیک OLS20 جز یکی از تجهیزات حفاظتی در تابلو های برق می باشد که وظیفه دارد موتورهای الکتریکی نسبت به جریان اضافه محافظت کند. در یک کارخانه و یا واحد صنعتی موتورهای الکتریکی جز مهمترین تجهیزاتی می باشند که وجود دارن و محافظت از آنها یکی از مهمترین کارهایی می باشد که باید در تابلو برق های صنعتی به آنها توجه شود. شاید این سوال برای شما پیش آید که پس تفاوت کنترل بار برنا الکترونیک با بیمتال در چیست؟ اگر بخواهیم به اساسی ترین تفاوت بین کنترل بار و بیمتال بپردازیم باید بگوییم بیمتال به علت ساختمان آنها که بر اساس عملکرد حرارتی و حساس به دما می باشد نسبت به کنترل بار که عملکرد القایی دارد کند تر بوده و کنترل فاز سریعتر عمل میکند.
- سیم ورودی نـول به ترمینال N)MP) و فاز به ترمینال L)PH) وصل شود.
- سیم خروجی نول به ترمینال N)MP) و فاز به ترمینال OUT وصل شود.
- با اتصال برق شبکه دستگاه شروع به کار می کند. سیگنال OUT روشن شده و رله داخلی دستگاه وصل میشود. (خروجی برقدار می شود.)
- در صورتی که جریان راه اندازی موتور بیش از حد تنظیمی توسط دسته AMPERS باشد، سیگنال FAULT روشن شده و در صورت باقی ماندن خطای جریانی، پس از زمان حدود ۱۰ ثانیه، سیگنال OUT خاموش شده و رله داخلی دستگاه قطع می گردد.
تذکر: در صورتی که در مدت زمان ۱۰ ثانیه، موتور راهاندازی شود، سیگنال FAULT خاموش شده و رله خروجی قطع نمی شود.
- هنگامی که ترمینال های K1 و K2 به هم متصل نباشند، پس از برطرف شدن خطا، دستگاه باید به وسیله دکمه RESET راه اندازی شود.
ولتاژ شبکه: ۲۲۰ ولت متناوب ۱۵% ±
فرکانس شبکه: ۵۰ هرتز ۵± هرتز
تلفات داخلی: حدود ۳ وات
محدوده جریان: قابل تنظیم از ۵ تا ۲۰ آمپر متناوب
تأخیر در قطع: حدود ۱۰ ثانیه
تأخیر در وصل: پس از رفع خطا حدود ۵۰ ثانیه
درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
رطوبت کاری: ۱۵٪ تا ۸۵٪
نوع نصب: DIN Rail مطابق با استاندارد IEC60715
جریان خروجی: ۲۰ آمپر، ۲۲۰ ولت متناوب
با توجه به نوسانات قیمت ارز از شما همکاران محترم تقاضا داریم حتما قبل از ثبت سفارشات خود از طریق شماره های 02166175875 – 02166175871 – 09999601608 با نمایندگی فروش برنا الکترونیک در تماس باشید و استعلام قیمت ها را بروز دریافت کنید.
