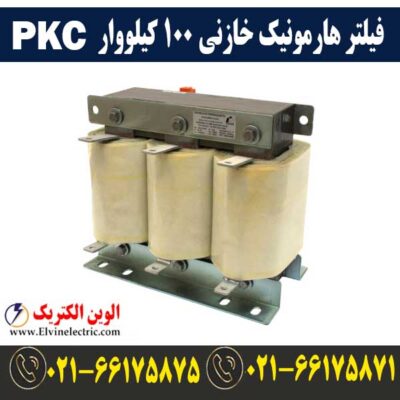

فیلتر هارمونیک خازنی 100 کیلووار پرتوخازن PKR-400/14/100

استفاده از فیلتر هارمونیک خازنی 100 کیلووار پرتوخازن PKR-400/14/100 باعث کاهش هارمونیک های مضر و نویزهای الکتریکی می باشددر شبکه برق می شود. در این فیلترها خازن بعنوان یک عنصر اصلی استفاده می شود که به کمک خازن ها جریان های هارمونیک را جذب کرده و از مدار حذف کند. اگر بخواهیم بصورت کلی به کاربرد اصلی فیلتر هارمونیک خازنی پرتو خازن PKC در مدار بپردازیم می توانیم بگوییم این فیلتر در مواجه با هارمونیک های تولید شده توسط بارهای غیر خطی مانند دیودها – دستگاه های الکتریک غیر خطی که ممکن است هارمونیک های نامطلوبی ایجاد کنند و باعث افزایش نویز در شبکه شوند را جذب کرده و از مدار حذف می کند. با حذف این نویزها و جریان های هارمونیکی اضافه باعث بهینه سازی عملکرد سیستم برقی می شود.

عملکرد فیلتر هارمونیک خازنی 100 کیلووار پرتوخازن PKR-400/14/100

فیلترهارمونیک خازنی 100کیلووار پرتوخازن، مدلPKR-400/14/100 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 100 کیلووار و نسبت راکتانس 14 درصد خازن همان پله ،  باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD  ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد ، پیشنهاد میگردد که حتما در محتوای آموزشی تسلاکالا مطالب مرتبط با انتخاب فیلتر هارمونیک را مطالعه فرمایید

ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور  یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 465 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.

برای اینکه ترکیب پله خازنی که مجموعه خازن و سلف می باشد، 100 کیلووار خروجی دهد ( تقریبا) پیشنهاد میشود که با این سلف  چهارعدد خازن 37-525 سری شود یعنی خازنی که دارای 37 کیلووار خروجی در سطح ولتاژ 525 ولت باشد که در قرار گیری با سلف 465 ولت روی آن اعمال میشود  که چون تلفات سلف هم 14 درصد است ،نهایتا پله ما  100 کیلووار اسمی  خروجی به شبکه میدهد

مورد دیگر مفهوم نسبت  14 درصد است ، که منظور نسبت راکتانس سلف به خازن میباشد و ربطی به درصد هارمونیکهای موجود درشبکه ندارد ، اشتباهی که بسیار مرتکب میشوند

فیلترهارمونیک خازنی 100کیلووار پرتوخازن، مدلPKR-400/14/100 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 100 کیلووار و نسبت راکتانس 14 درصد خازن همان پله ،  باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD  ولتاژ و جریان مد نظر باشد و حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد.

مشخصات فنی فیلتر هارمونیک خازنی 100 کیلووار پرتوخازن

سازنده ( برند ) : PKC

ولتاژ نامی : 400 VAC

توان خروجی ( مجموعه خازن و سلف) : 100 کیلووار

فرکانس رزونانس : 134 Hz

نسبت راکتانس سلف به خازن (درصد) : 14 درصد

خازن پیشنهادی برای سری شدن با این فیلتر هارمونیك :
4 عدد خازن 37 كیلووار 525 ولت (PKC)

ابعاد : A=420, B=168, C=G=350, H=198ميلي متر

ضمانت : 12 ماه گارانتی سازنده

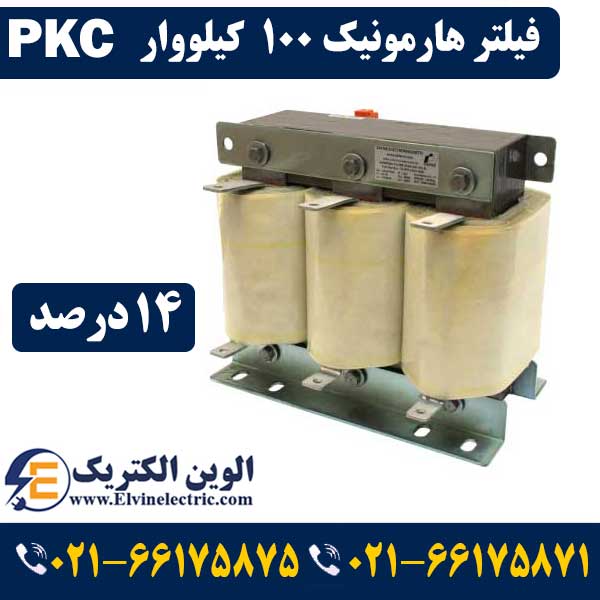

قیمت فیلتر هارمونیک خازنی 100 کیلووار PKC

فیلتر هارمونیک خازنی 100 کیلووار PKC با توجه به نوسانات قیمت ارز دارای مغادیر متفاوتی در بازه های زمانی مختلف می باشد. تمامی تلاش همکاران ما در نمایندگی فروش فیلتر هارمونیک پرتو خازن PKC و سایت الوین الکتریک این می باشد که قیمت ها بصورت روزانه بروزرسانی شود. ولی از شما همکار محترم خواهش می کنیم حتما قبل از ثبت سفارش و پرداخت مبلغ از طریق درگاه های آنلاین سایت از طریق شماره های 02166175875 – 02166175871 – 09999601608 با همکاران ما در ارتباط باشید و از قیمت ها اطمینان حاصل فرمایید.
