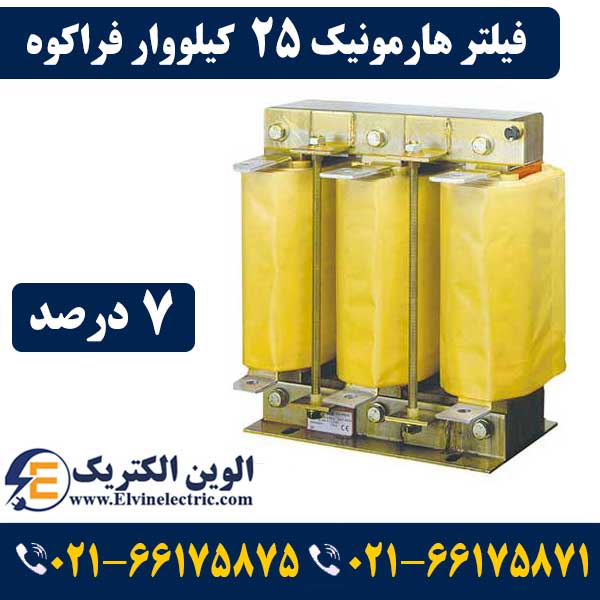

فیلتر هارمونیک خازنی 25 کیلووار فراکوه HFR-7/400/25

وظیفه فیلتر هارمونیک خازنی 25 کیلووار فراکوه HFR-7/400/25 کاهش هارمونیک های مضر و نویزهای الکتریکی می باشد که در سیستم برق وجود دارد. در این فیلترها خازن بعنوان یک عنصر اصلی استفاده می شود که به کمک خازن ها جریان های هارمونیک را جذب کرده و از مدار حذف کند. اگر بخواهیم بصورت کلی به کاربرد اصلی فیلتر هارمونیک خازنی فراکوه در مدار بپردازیم می توانیم بگوییم این فیلتر در مواجه با هارمونیک های تولید شده توسط بارهای غیر خطی مانند دیودها – دستگاه های الکتریک غیر خطی که ممکن است هارمونیک های نامطلوبی ایجاد کنند و باعث افزایش نویز در شبکه شوند را جذب کرده و از مدار حذف می کند. با حذف این نویزها و جریان های هارمونیکی اضافه باعث بهینه سازی عملکرد سیستم برقی می شود.

عملکرد فیلتر هارمونیک خازنی 25 کیلووار فراکوه HFR-7/400/25

همانطور که در بالا به آن اشاره کردیم در یک شبکه برقی ما به دلیل استفاده از بارهای غیر خطی هارمونیک های اضافه و نویز هایی وجود دارد که باعث ناپایداری سیستم برقی می شود. به همین دلیل ما از فیلتر هارمونیک خازنی استفاده می کنیم.

فیلتر هارمونیک خازنی 25 کیلووارفراكوه، مدل HFR-7/400/25 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 25 کیلووار و نسبت راکتانس 7 درصد خازن همان پله ،  باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD  ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد ، پیشنهاد میگردد که حتما در محتوای آموزشی تسلاکالا مطالب مرتبط با انتخاب فیلتر هارمونیک را مطالعه فرمایید

ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور  یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 430 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.

برای اینکه ترکیب پله خازنی که مجموعه خازن و سلف می باشد، 25 کیلووار خروجی دهد ( تقریبا) پیشنهاد میشود که با این سلف  خازن 30-440 سری شود یعنی خازنی که دارای 30 کیلووار خروجی در سطح ولتاژ 440 ولت باشد که در قرار گیری با سلف 430 ولت روی آن اعمال میشود و حدود 28 کیلووار از خازن خروجی داریم که چون تلفات سلف هم 7 درصد است ،نهایتا پله ما  25 کیلووار اسمی ( حدود 26 کیلووار ) خروجی به شبکه مبدهد

مورد دیگر مفهوم نسبت  7 درصد است ، که منظور نسبت راکتانس سلف به خازن میباشد و ربطی به درصد هارمونیکهای موجود درشبکه ندارد ، اشتباهی که بسیار مرتکب میشوند.



مشخصات فنی فیلتر هارمونیک خازنی 25 کیلووار فراکوه

سازنده ( برند ) : FARAKOH

ولتاژ نامی : 400 VAC

توان خروجی ( مجموعه خازن و سلف) : 25 کیلووار

فرکانس رزونانس : 189 Hz

نسبت راکتانس سلف به خازن (درصد) : 7 درصد

خازن پیشنهادی برای سری شدن با این فیلتر هارمونیك : 1 عدد مدل (LKT 30-440 DP (FRAKO

ضمانت : 12 ماه گارانتی سازنده

قیمت فیلتر هارمونیک خازنی 25 کیلووار فراکوه HFR-7/400/25

فیلتر هارمونیک خازنی 25 کیلووار فراکوه با توجه به نوسانات قیمت ارز دارای مغادیر متفاوتی در بازه های زمانی مختلف می باشد. تمامی تلاش همکاران ما در نمایندگی فروش فیلتر هارمونیک فراکوه و سایت الوین الکتریک این می باشد که قیمت ها بصورت روزانه بروزرسانی شود. ولی از شما همکار محترم خواهش می کنیم حتما قبل از ثبت سفارش و پرداخت مبلغ از طریق درگاه های آنلاین سایت از طریق شماره های 02166175875 – 02166175871 – 09999601608 با همکاران ما در ارتباط باشید و از قیمت ها اطمینان حاصل فرمایید.
