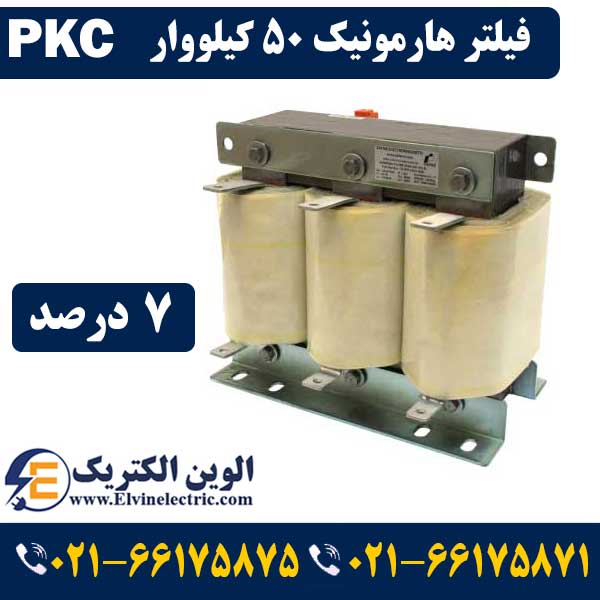

فیلتر هارمونیک خازنی 50 کیلووار پرتوخازن PKR-400/7/50

استفاده از فیلتر هارمونیک خازنی 50 کیلووار پرتوخازن PKR-400/7/50 باعث کاهش هارمونیک های مضر و نویزهای الکتریکی می باشددر شبکه برق می شود. در این فیلترها خازن بعنوان یک عنصر اصلی استفاده می شود که به کمک خازن ها جریان های هارمونیک را جذب کرده و از مدار حذف کند. اگر بخواهیم بصورت کلی به کاربرد اصلی فیلتر هارمونیک خازنی پرتو خازن PKC در مدار بپردازیم می توانیم بگوییم این فیلتر در مواجه با هارمونیک های تولید شده توسط بارهای غیر خطی مانند دیودها – دستگاه های الکتریک غیر خطی که ممکن است هارمونیک های نامطلوبی ایجاد کنند و باعث افزایش نویز در شبکه شوند را جذب کرده و از مدار حذف می کند. با حذف این نویزها و جریان های هارمونیکی اضافه باعث بهینه سازی عملکرد سیستم برقی می شود.

عملکرد فیلتر هارمونیک خازنی 50 کیلووار پرتوخازن PKR-400/7/50

فیلتر هارمونیک خازنی 50 کیلووار پرتوخازن، مدل PKR-400/7/50  جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 50 کیلووار و نسبت راکتانس 7 درصد خازن همان پله ،  باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD  ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد ، پیشنهاد میگردد که حتما در محتوای آموزشی تسلاکالا مطالب مرتبط با انتخاب فیلتر هارمونیک را مطالعه فرمایید

ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور  یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 430 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.

برای اینکه ترکیب پله خازنی که مجموعه خازن و سلف می باشد، 50 کیلووار خروجی دهد ( تقریبا) پیشنهاد میشود که با این سلف دو عدد خازن 28.1-440 سری شود ( و یا دو عدد خازن 40-525 ) یعنی خازنی که دارای 56  کیلووار خروجی در سطح ولتاژ 440 ولت باشد که در قرار گیری با سلف 430 ولت روی آن اعمال میشود و حدود 52 کیلووار از خازن خروجی داریم که چون تلفات سلف هم 7 درصد است ،نهایتا پله ما  50 کیلووار اسمی  خروجی به شبکه مبدهد

مورد دیگر مفهوم نسبت  7 درصد است ، که منظور نسبت راکتانس سلف به خازن میباشد و ربطی به درصد هارمونیکهای موجود درشبکه ندارد ، اشتباهی که بسیار مرتکب میشوند

فیلتر هارمونیک خازنی 50 کیلووار پرتوخازن، مدل PKR-400/7/50 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 50 کیلووار و نسبت راکتانس 7 درصد خازن همان پله ،  باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD  ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد.

مشخصات فنی فیلتر هارمونیک خازنی 50 کیلووار پرتوخازن

سازنده ( برند ) : PKC

ولتاژ نامی : 400 VAC

توان خروجی ( مجموعه خازن و سلف) : 50 کیلووار

فرکانس رزونانس : 189 Hz

نسبت راکتانس سلف به خازن (درصد) : 7 درصد

خازن پیشنهادی برای سری شدن با این فیلتر هارمونیك :
2 عدد خازن 28.1كیلووار 440 ولت (PKC) و یا 2 عدد خازن 40 كیلووار 525 ولت(PKC)

ابعاد : A=265, B=133, C=G=220, H=166 ميلي متر

ضمانت : 12 ماه گارانتی سازنده

قیمت فیلتر هارمونیک خازنی 50 کیلووار PKC

فیلتر هارمونیک خازنی 50 کیلووار PKC با توجه به نوسانات قیمت ارز دارای مغادیر متفاوتی در بازه های زمانی مختلف می باشد. تمامی تلاش همکاران ما در نمایندگی فروش فیلتر هارمونیک پرتو خازن PKC و سایت الوین الکتریک این می باشد که قیمت ها بصورت روزانه بروزرسانی شود. ولی از شما همکار محترم خواهش می کنیم حتما قبل از ثبت سفارش و پرداخت مبلغ از طریق درگاه های آنلاین سایت از طریق شماره های 02166175875 – 02166175871 – 09999601608 با همکاران ما در ارتباط باشید و از قیمت ها اطمینان حاصل فرمایید.
