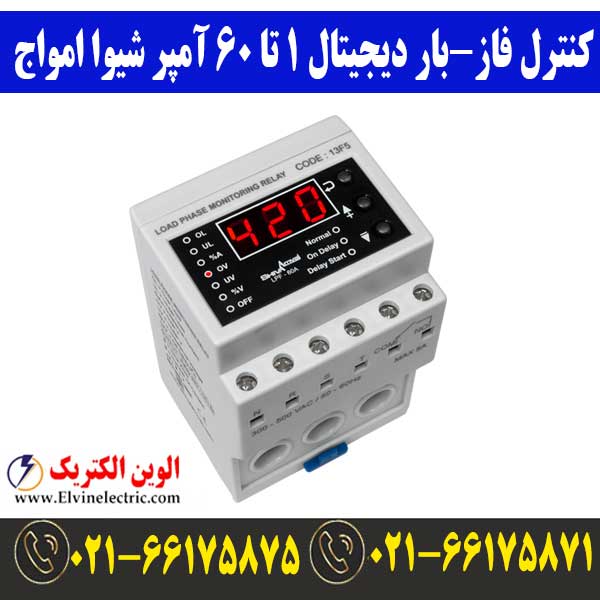

کنترل فاز-بار دیجیتال ۱ تا ۶۰ آمپر شیوا امواج

کنترل فاز-بار دیجیتال ۱ تا ۶۰ آمپر شیوا امواج یکی از تجهیزات بسیار مهم در سیستم الکتریکی می باشد . بصورت کلی وظیفه کنترل فاز شیوا امواج قطع مدار در برابر اختلال در توالی یا تعادل فازها می باشد.بصورت کلی تجهیزات حساس مانند موتورها و لامپ های نورانی در مقابل عدم تعادل فازها حساس بوده و اگر از مدار خارج نشوند باعث خسارت می شوند. به همین دلیل با استفاده از کنترل فاز-بار دیجیتال شیوا امواج  می توانیم از این خسارت و اختلال جلوگیری کنیم.

عملکرد کنترل فاز-بار دیجیتال ۱ تا ۶۰ آمپر شیوا امواج

وظیفه اصلی رله کنترل فاز دریافت سیگنال‌های ورودی و تعیین آن‌هاست. پس از مدتی سیگنال به یک مقدار مشخص و ثابت می‌رسد. در این زمان مخاطب خروجی موقعیت خود را تغییر می‌دهد. این خروجی تماسی به وسایلی مانند کنتاکتور

و کلیدهایی که می‌توانند مدار را باز کنند متصل می‌شود. (یا یک خروجی آلارم به PLC ارسال می‌شود)
یک رله کنترل فاز دارای یک یا چند خروجی رله است که معمولاً در پیکربندی ایمن خرابی قرار دارند. این رله‌ها زمانی که شرایط تغذیه در محدوده تلورانس‌های قابل قبول باشد، مدار را روشن کرده و می‌بندند. تحت یکی از شرایط خطاهای فوق، خروجی‌ها باز می‌شوند. این کار مدار را قطع می‌کند.  سیستم کنترل یا ماشین آلات را در انتهای خط خاموش می‌شوند. تا از هرگونه آسیبی که ممکن است به دلیل شرایط نامناسب تغذیه ایجاد شود محافظت کند.



مشخصات کنترل فاز-بار دیجیتال ۱ تا ۶۰ آمپر شیوا امواج

• حفاظت کامل دستگاه های سه فاز با استقاده از سیستم میکروپروسسوری
• کنترل جریان براسلس منحنی I2t
• اندازه گیری جریان بدون نیاز به CT و با عبور مستقیم کابل (حداکثر 25mm²)
• نمایش جریان، مقادیر تنظیمی و پیغام های خطا
• حفاظت در برابر
• افزایش، کاهش و عدم تقارن جریان ها
• افزایش، کاهش و عدم تقارن ولتاژها، قطع و عدم توالی فازها
• قابلیت نمایش
• ولتاژ
• مدت زمان فعال بودن دستگاه (عبور جریان)
• تعداد دفعات وصل و قطع جریان
• قابلیت فعال و غیر فعال کردن ریست اتوماتیک
• ۱۰ عدد نشانگر برای اعلام
• OL: افزایش جریان ( 0.5-15A),(1-60A)
• UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹
• A%: عدم تقارن جریان ها (7-100%)
• Normal: وضعیت رله( چشمک زن: آماده برای Reset)
• On Delay: تأخیر در وصل یا تأخیر برایReset (0-240Sec)²
• Delay Start: زمان استارت اولیه (0-120Sec)
• OV: افزایش ولتاژ
• UV: کاهش ولتاژ
• V%: عدم تقارن ولتاژها
• OFF: تأخیر در قطع

1. یک واحد در مدل 15A برابر با 0.1A و در مدل 60A برابر با 1A می باشد. در صورت تنظیم عدد صفر برالی UL کاهش جریان غیر فعال می گردد.
2. زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، کاهش ولتاژ و افزایش جریان در نظر گرفته نمی شود.
