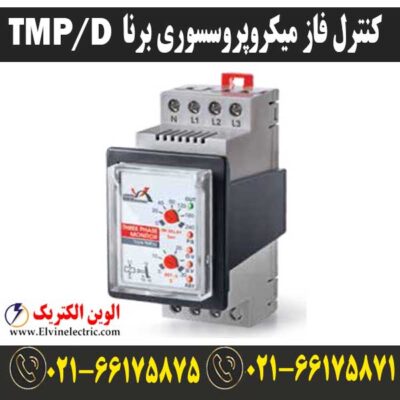

­کنترل فاز میکروپروسسوری مدل TMP/D برنا

­کنترل فاز میکروپروسسوری مدل TMP/D برنا یکی از تجهیزات بسیار مهم در سیستم الکتریکی می باشد . بصورت کلی وظیفه کنترل فاز برنا الکتریک قطع مدار در برابر اختلال در توالی یا تعادل فازها می باشد.بصورت کلی تجهیزات حساس مانند موتورها و لامپ های نورانی در مقابل عدم تعادل فازها حساس بوده و اگر از مدار خارج نشوند باعث خسارت می شوند. به همین دلیل با استفاده از کنترل فاز میکروپروسسوری برنا الکتریک می توانیم از این خسارت و اختلال جلوگیری کنیم.

عملکرد کنترل فاز میکروپروسسوری مدل برنا

پس از وصل فازها به ترمینال های L1, L2, L3 و نول به ترمینال N، ­کنترل فاز میکروپروسسوری مدل TMP/D برنا شروع به کار می کند.
پس از اتمام زمان تاخیر در وصل (ON DELAY) سیگنال OUT روشن شده و رله داخلی دستگاه وصل میشود. (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل میشود.)
در صورتیکـه خطاهایـی (مانند جابجایی فازهـا، افزایش ولتاژ، کاهـش ولتاژ و قطع فاز) در شبکه سـه فـاز پدیـد آید، سیگنال خطای مربوطه روشن شده و دستگاه شروع به شمارش زمان تاخیر در قطع می کند. پـس از اتمام شمارش، سیگنال OUT خاموش شده و رله داخلی دستگاه قطع میشود. (اتصال داخلی ترمینال ۱۵ بـه ۱۸ وصل میشود.)
پس از هربار رفع خطا، دستگاه شروع به زمانسنجی تاخیر در وصل می کند و با اتمام شمارش، رله وصل میشود.
تذکر: در صورتیکه هنگام شروع به کار دستگاه، خطایی در شبکه سه فاز باشد، زمانسنجی آغاز نمیشود. سیگنال مربوطه روشن مانده و رله داخلی وصل نمی گردد.



مشخصات ­کنترل فاز میکروپروسسوری مدل TMP/D برنا

ولتاژ تغذیه: ۳۸۰ ولت متناوب ۴ سیمه ۲۰± درصد

فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز

تلفات داخلی: حدود ۳ وات

درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529

دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد

رطوبت کاری: ۱۵٪ تا ۸۵٪

نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715

کلاس عایقی: CLASS II

رله خروجی: یک کنتاکت C/O
جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب
۶ آمپر ۲۸ ولت مستقیم

قیمت ­کنترل فاز میکروپروسسوری برنا الکتریک

با توجه به نوسانات قیمت ارز از شما همکاران محترم تقاضا داریم حتما قبل از ثبت سفارشات خود از طریق شماره های 02166175875 – 02166175871 – 09999601608  با نمایندگی فروش برنا الکتریک در تماس باشید و استعلام قیمت ها را بروز دریافت کنید.
