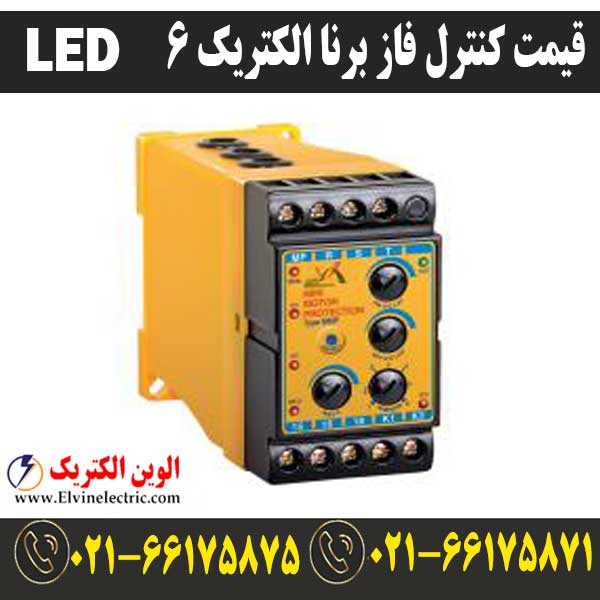

کنترل فاز ۶ LED مدل TPR برنا الکتریک یکی از تجهیزات بسیار مهم در سیستم الکتریکی می باشد . بصورت کلی وظیفه کنترل فاز برنا الکتریک قطع مدار در برابر اختلال در توالی یا تعادل فازها می باشد.بصورت کلی تجهیزات حساس مانند موتورها و لامپ های نورانی در مقابل عدم تعادل فازها حساس بوده و اگر از مدار خارج نشوند باعث خسارت می شوند. به همین دلیل با استفاده از کنترل فاز ۶ LED برنا الکتریک می توانیم از این خسارت و اختلال جلوگیری کنیم.
- نول به ترمینال MP و فازها به ترمینال‌های T, S, R وصل شوند.
تذکر: دقت شود که نول تابلو دقیقا” به نول شبکه وصل شده باشد.
ترمینال‌های ۱۵ و ۱۸ مانند شستی استوپ با بوبین کنتاکتور سری شوند.
با اتصال برق شبکه، سیگنال PWR روشن شده و دستگاه شروع به کار می‌کند.
پس از اتمام زمان تنظیم توسط دسته DELAY سیگنال OUT روشن شده و رله داخلی دستگاه وصل می‌شود. )اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می‌شود(
تذکر: هر بار پس از رفع خطا، دستگاه زمانسنجی را آغاز می‌کند.
در صورتیکه اشکالی مانند جابجایی فازها، افزایش ولتاژ )بیشتر از ۴۴۰ ولت( افت ولتاژ )از ۳۰۰ تا ۳۶۰ ولت( و یا عدم تقارن ولتاژ )از ۳۰۰ تا ۳۶۰ ولت( در شبکه سه فاز پدید آید، سیگنال خطای مربوطه روشن شده و همزمان سیگنال خروجی خاموش و رله قطع می‌شود). اتصال داخلی ترمینال ۱۵ به ۱۶ وصل می‌شود.(
در صورتیکه هنگام شروع به کار دستگاه، خطایی در شبکه سه فاز باشد، سیگنال مربوطه روشن مانده و رله داخلی وصل نمی‌شود.
تذکر: در صورتیکه پس از راه‌اندازی دستگاه، سیگنال.SEQU روشن باشد، برای خاموش شدن سیگنال بایستی جای دو فاز روی دستگاه جا به جا گردد.
